在前面 WPF的TreeView数据绑定基础 文章中已经对WPF的TreeView的原理,在本文继续深入使用WPF的TreeView,本文将不对TreeView的基础介绍,主要深入从数据库中绑定数据,通过泛型装载数据表,然后循环成TreeView的节点,同时才用Webservice跨域传输TreeView树型数据,在Webservice可以清晰地看到Xml装载数据的树形结构,下面是详细介绍。
先在WPF的TreeView数据绑定基础 的示例基础上建立一个Webservice服务应用程序(用以提供数据服务给WPF程序),本示例命名为CityService。
数据库部分
数据表在本示例数据库中建立了三个关联表,分别是CityData(一级城市列表)、CityItemData(城市子级分区)、CityChildItem(城市分区的地点),三个表应对TreeView建立三级目录,通过关联主键来实现数据分层循环绑定数据显示。下图是三个数据表关联结构显示。
示例采用DataSet数据集,将三个表加入在数据集中映射成数据操作方法,同时加入关联数据查询语句,在CityData中采用默认的查询生成即可;在CityItemData中的查询采用SELECT CityItemId, CityItemName FROM CityItemData WHERE (CityId = @CityId) 关联CityData中的CityId列即下图的GetDataById(@CityId)方法;在CityChildItem表中的查询采用SELECT CityChildItemId, CityChildItemName FROM CityChildItem WHERE (CityItemId = @CityItemId)关联CityItemData表中的CityItemId字段即GetDataByCityItemId(@CityItemId)方法。
Webservice数据传输(可以参考 ASP.NET WebService应用程序基础)
在CityService建立CityInfo.cs类,CityInfo类对应的是三个数据表的数据字段,可以根据实际情况建立属性,比如有些数据属性列不需要读取出来的则不需要建立,除此以外还建立一个List<CityInfo> ChildItem用以作子级节点。在建立ControlData.cs类为数据操作类,在ControlData类中对DataSetCity数据集的数据操作方法再次优化包装方法以便在项目其它地方调用。
using System.Collections.Generic;
![]()
/// <summary>
///CityInfo - WPF的TreeView从数据库绑定数据
///Copyright (C) 遗昕 | weisim3.com 03.13.2012
/// </summary>
public class CityInfo
{
public int CityId { get; set; }
public string CityName { get; set; }
public int CityItmeId { get; set; }
public string CityItmeName { get; set; }
public int CityChildItemId { get; set; }
public string CityChildItemName { get; set; }
public List<CityInfo> ChildItem { get; set; }
}
using System;
using System.Collections.Generic;
using CityService.DataSetCityTableAdapters;
using System.Data;
using CityService;
![]()
/// <summary>
///ControlData - WPF的TreeView数据库绑定数据
///Copyright (C) 遗昕 | weisim3.com 03.13.2012
/// </summary>
public class ControlData
{
![]()
数据表类传入实例化
![]()
////////////////////////////////////////////////////
![]()
数据库表查询方法传入
![]()
////////////////////////////////////////////////////////
![]()
![]()
/// <summary>
/// Loop DataRow
/// CityList() -> 城市列表 将三个表的数据查询DataRow循环
/// 载入List<CityInfo>CityList()中。
/// </summary>
/// <returns></returns>
public List<CityInfo> CityList()
{
//一级/First-Root
List<CityInfo> list = new List<CityInfo>();
foreach (DataRow row in CityData.GetData())
{
CityInfo myCity = new CityInfo();
myCity.CityId = Convert.ToInt32(row["CityId"]);
myCity.CityName = row["CityName"].ToString();
//二级/Second-Root
List<CityInfo> lists = new List<CityInfo>();
foreach (DataRow itme in CityDataItem(Convert.ToInt32(row["CityId"])))
{
CityInfo items = new CityInfo();
items.CityId = Convert.ToInt32(itme["CityItemId"]);
items.CityName = itme["CityItemName"].ToString();
lists.Add(items);
//三级/Third-Root
List<CityInfo> list02 = new List<CityInfo>();
foreach (DataRow cityItem in CityChildItemById(Convert.ToInt32(items.CityId)))
{
CityInfo childItem = new CityInfo();
childItem.CityId = Convert.ToInt32(cityItem["CityChildItemId"]);
childItem.CityName = cityItem["CityChildItemName"].ToString();
list02.Add(childItem);
items.ChildItem = list02;
}
myCity.ChildItem = lists;
}
list.Add(myCity);
}
return list;
}
}

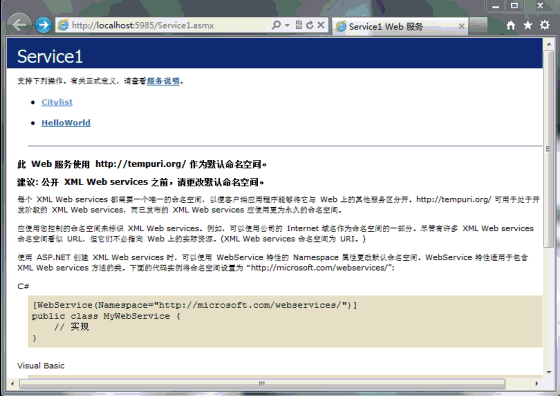

接着在Webservice类中将ControlData类的CityList()方法在包装一次提供给外部其他项目访问使用,启动http://localhost:5985/Service1.asmx Webservice可以看见Citylist方法调用后返回XML树形结构数据。
WPF引用Webservice绑定数据
然后在WPF的TreeViewTest项目中引入Webservice服务(添加服务引用),接着在MainWindow.xaml.cs中加入using TreeViewTest.CityServiceReference;,将Service1SoapClient ws = new Service1SoapClient();实例化,把ws.Citylist()数据方法绑定给treeView.ItemsSource。此时运行程序即可看见TreeView已经成功的绑定到三级数据。
总结本文示例可以分为两层,一层是数据服务端Webservice程序,一层则是WPF程序,在整个项目中CityService作为数据服务端程序,WPF就是一个客户端程序接受数据绑定操作。也可以将数据层的数据和操作类全部合并到WPF同一个项目里面来,这样就直接在同一个项目中读取数据操作,Webservice可以不需要了。提示:示例项目需要先启动Webservice服务器端,然后再编译执行WPF的TreeView程序才能成功,否则无法连接服务端。
本文示例项目知识点:
